Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: TYOHM
Numer modelu: SMF
Dokument: SMF Power Metal Film Chip R...v1.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 1k
Cena: Please contact us for details
Szczegóły pakowania: T/B
Czas dostawy: 7-10 dni roboczych
Zasady płatności: T/T
Możliwość Supply: W zależności od konkretnych okoliczności, zazwyczaj zajmuje to 5-7 dni roboczych
Krótkotrwałe przeciążenie: |
5-krotność mocy znamionowej przez 5 sekund (±2%) |
Dielektryczne odporne napięcie: |
AC 500 V przez 1 minutę (Brak śladów uszkodzeń mechanicznych lub przebicia izolacji) |
Rezystancja izolacji: |
10 000 MΩ (megger DC 500 V) |
Możliwość lutowania: |
235±5°C przez 2 sekundy (minimum 95% pokrycia) |
Odporność na ciepło lutowania: |
270±5°C przez 10±1 sekundy (Brak śladów uszkodzeń mechanicznych) |
trwałość obciążenia odporna na wilgoć: |
Moc znamionowa 90 minut WŁ. 30 minut WYŁ. 40°C 95% RH 500 godzin ( ΔR/R≤±2% ) |
Krótkotrwałe przeciążenie: |
5-krotność mocy znamionowej przez 5 sekund (±2%) |
Dielektryczne odporne napięcie: |
AC 500 V przez 1 minutę (Brak śladów uszkodzeń mechanicznych lub przebicia izolacji) |
Rezystancja izolacji: |
10 000 MΩ (megger DC 500 V) |
Możliwość lutowania: |
235±5°C przez 2 sekundy (minimum 95% pokrycia) |
Odporność na ciepło lutowania: |
270±5°C przez 10±1 sekundy (Brak śladów uszkodzeń mechanicznych) |
trwałość obciążenia odporna na wilgoć: |
Moc znamionowa 90 minut WŁ. 30 minut WYŁ. 40°C 95% RH 500 godzin ( ΔR/R≤±2% ) |

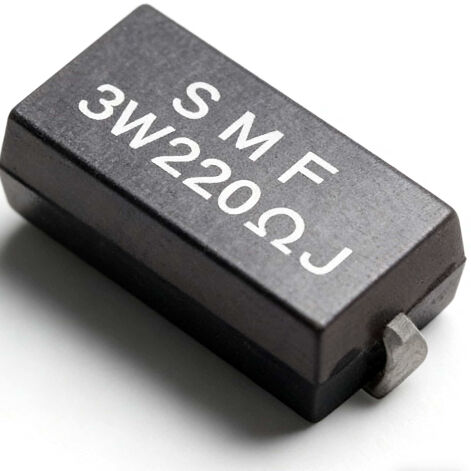

Rezystory chipowe z folii metalowejsą wysokiej wydajności komponentami rezystywnymi zaprojektowanymi specjalnie do obwodów o dużej gęstości mocy i technologii mocowania powierzchniowego (SMT).
Niniejsza seria produktów zawiera:doskonała odporność na ciepło, wilgoć i izolację, umożliwiając stabilną pracę w warunkach wysokiej temperatury i złożonych warunków.
Rezystory wykorzystują metalową strukturę foliową, zapewniając stabilną odporność w przypadku obciążeń o dużej mocy.
Ich konstrukcja strukturalna jest specjalnie zoptymalizowana dlaautomatyczne linie montażowe, znacząco zmniejszając koszty montażu i poprawiając wydajność produkcji, spełniając wymagania dotyczące miniaturyzacji i wysokiej niezawodności nowoczesnych urządzeń elektronicznych.
| Pozycja | Opis parametru |
|---|---|
| Nazwa produktu | Rezystor z folii metalowej typu mocy |
| Zakres mocy | 1WL~3WL |
| Zakres oporu | 10Ω 2MΩ |
| Odporność Tolerancja | ±1%, ±5% |
| Współczynnik temperatury | ± 100 ppm/°C |
| Napięcie robocze | 300V 500V |
| Zakres temperatury pracy | -55°C ️ +200°C |
| Rodzaj opakowania | Nawierzchnia SMD |
| Materiał kapsularny | Epoksyczan opalania ognia |
Pojemność obsługi wysokiej mocy
Zoptymalizowana konstrukcja struktury folii metalowej umożliwia większą gęstość mocy w małych rozmiarach.
Odporność na ogień i środowisko
Wysoka odporność na temperaturę, wilgotność i doskonałe właściwości izolacyjne.
Doskonała wytrzymałość mechaniczna
Opakowanie formowane skutecznie zapobiega uszkodzeniom mechanicznym spowodowanym naprężeniami, zapewniając długotrwałą niezawodność.
Niskie koszty montażu
Wspiera technologię automatycznego montowania powierzchni, uproszczając proces produkcji i zmniejszając koszty montażu.
Opory foliowe metalowesą szeroko stosowane w:
