جزئیات محصول
محل منبع: چین
نام تجاری: TYOHM
گواهی: AEC-Q200
شماره مدل: SQH
مدرک: SQH(T)50W-220215-v3.pdf
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 0.5k
قیمت: Please contact us for details
جزئیات بسته بندی: T/B
زمان تحویل: 7-10 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: بسته به شرایط خاص، معمولاً 5-7 روز کاری طول می کشد تا تکمیل شود
اضافه بار کوتاه مدت: |
10 برابر وات نامی به مدت 5 ثانیه (2±٪) |
ولتاژ با تحمل دی الکتریک: |
AC 1000 ولت به مدت 1 دقیقه (بدون شواهدی از آسیب مکانیکی) |
قدرت ترمینال: |
4.5 کیلوگرم (بدون شواهدی از آسیب مکانیکی) |
بار عمر: |
بار قدرت نامی 90 دقیقه روشن 30 دقیقه خاموش 70 درجه سانتی گراد 1000 ساعت (ΔR/R≤±5٪) |
عمر بار ضد رطوبت: |
بار قدرت نامی 90 دقیقه روشن 30 دقیقه خاموش 40 ℃ 95٪ RH 1000 ساعت (ΔR/R≤±5٪) |
عدم قابل اشتعال بودن: |
16 برابر وات نامی به مدت 5 دقیقه (بدون شعله) |
اضافه بار کوتاه مدت: |
10 برابر وات نامی به مدت 5 ثانیه (2±٪) |
ولتاژ با تحمل دی الکتریک: |
AC 1000 ولت به مدت 1 دقیقه (بدون شواهدی از آسیب مکانیکی) |
قدرت ترمینال: |
4.5 کیلوگرم (بدون شواهدی از آسیب مکانیکی) |
بار عمر: |
بار قدرت نامی 90 دقیقه روشن 30 دقیقه خاموش 70 درجه سانتی گراد 1000 ساعت (ΔR/R≤±5٪) |
عمر بار ضد رطوبت: |
بار قدرت نامی 90 دقیقه روشن 30 دقیقه خاموش 40 ℃ 95٪ RH 1000 ساعت (ΔR/R≤±5٪) |
عدم قابل اشتعال بودن: |
16 برابر وات نامی به مدت 5 دقیقه (بدون شعله) |
1. ساخت و ساز ضد شعله در یک مورد سرامیکی برای رطوبت و مقاومت عایق برتر
2. اتصال سریع پایانه های Faston که به طور خاص برای کاربردهای خودرو طراحی شده اند
3. اتلاف حرارت عالی با حداقل ضریب دمای خطی
4. قابلیت اضافه بار فوری با ارقام کم نویز و مقادیر مقاومت پایدار
5. واجد شرایط AEC-Q200برای قابلیت اطمینان در سطح خودرو

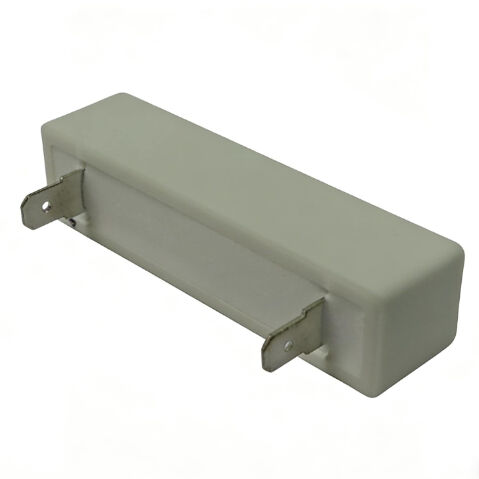

مقاومتهای سیمانی بادوام با پایانههای فاستون دارای طراحی محفظه سرامیکی با قدرت بالا هستند که مقاومت عالی در برابر شعله، مقاومت در برابر رطوبت و عایق را ارائه میدهند. محفظه در سرامیک مقاوم در برابر آتش محصور شده است که به طور موثر از تخریب عملکرد در محیط های با رطوبت یا دمای بالا جلوگیری می کند.
این مقاومتها که به پایانههای اتصال سریع Faston مجهز شدهاند، بهطور خاص برای سیستمهای الکترونیک خودرو طراحی شدهاند و اتصالات الکتریکی سریع و قابل اعتمادی را برای کاربردهای با جریان بالا و دمای بالا فراهم میکنند. این سری از مقاومت ها اتلاف حرارت عالی و ضریب دمای خطی پایدار را نشان می دهد، مقاومت پایدار را در طول کارکرد طولانی مدت حفظ می کند و استانداردهای قابلیت اطمینان خودرو AEC-Q200 را برآورده می کند.
| مورد | توضیحات پارامتر |
|---|---|
| نام محصول | مقاومت سیمانی بادوام با پایانه های فاستون |
| قدرت امتیازی | 30 وات تا 100 وات |
| محدوده مقاومت | 1Ω × 3KΩ |
| تحمل مقاومت | ± 1٪، ± 5٪ |
| دمای مقاومت Coef. | ± 300ppm/°C |
| ولتاژ عملیاتی | 50 ولت الی 1000 ولت |
| محدوده دمای عملیاتی | -55 درجه سانتیگراد + 155 درجه سانتیگراد |
| ساختار | محفظه ضد شعله سرامیکی، اتصال ترمینال Faston |
| رتبه بندی بازدارنده شعله | استاندارد بازدارنده شعله UL94V-0 |
| گواهینامه | گواهینامه قابلیت اطمینان AEC-Q200 Automotive Electronics |
اتلاف حرارت عالی
ساختار سرامیکی بهینه شده هدایت حرارتی عالی را فراهم می کند و دمای پایدار را در طول عملیات با قدرت بالا حفظ می کند.
ضریب دمای پایین و نویز کم
رانش دمای خطی کم و نویز کم دقت و پایداری مدار را تضمین می کند.
پایانه های سریع
به طور خاص برای سیستم های سیم کشی خودرو طراحی شده است که مونتاژ سریع را تسهیل می کند و کارایی را بهبود می بخشد.
بادوام و ایمن
با استفاده از مواد ضد انفجار و ضد شعله، در شرایط اضافه بار، مطابق با استانداردهای UL و AEC-Q200، ایمن باقی می ماند.
مقاومت سیمانی بادوام با پایانه های فاستونبه طور گسترده در موارد زیر استفاده می شود:
