Productdetails
Plaats van herkomst: China
Merknaam: TYOHM
Certificering: AEC-Q200
Modelnummer: SQH
Document: SQH(T)30W40W-200707-v5.pdf
Betaling en verzendvoorwaarden
Min. bestelaantal: 0.5K
Prijs: Please contact us for details
Verpakking Details: T/B
Levertijd: 7-10 werkdagen
Betalingscondities: T/T
Levering vermogen: Afhankelijk van de specifieke omstandigheden duurt het doorgaans 5-7 werkdagen
Short-Term Overload: |
10 times of rated wattage for 5 seconds ( ±2% ) |
Dielectric Withstanding Voltage: |
AC 1000V for 1 minutes (No evidence of mechanical damage) |
Terminal Strength: |
4.5kg ( No evidence of mechanical damage ) |
Load Life: |
Rated power load 90 minutes ON 30 minutes OFF 70°C 1000 hours ( ΔR/R≤±5% ) |
Moisture-proof Load Life: |
Rated power load 90 minutes ON 30minutes OFF 40℃ 95%RH 1000 hours ( ΔR/R≤±5% ) |
Nonflammability: |
16 times of rated wattage for 5 minutes ( not flamed ) |
Short-Term Overload: |
10 times of rated wattage for 5 seconds ( ±2% ) |
Dielectric Withstanding Voltage: |
AC 1000V for 1 minutes (No evidence of mechanical damage) |
Terminal Strength: |
4.5kg ( No evidence of mechanical damage ) |
Load Life: |
Rated power load 90 minutes ON 30 minutes OFF 70°C 1000 hours ( ΔR/R≤±5% ) |
Moisture-proof Load Life: |
Rated power load 90 minutes ON 30minutes OFF 40℃ 95%RH 1000 hours ( ΔR/R≤±5% ) |
Nonflammability: |
16 times of rated wattage for 5 minutes ( not flamed ) |
Overbelasting op korte termijn: |
10 keer nominaal wattage gedurende 5 seconden (±2%) |
Diëlektrische weerstand: |
AC 1000V gedurende 1 minuut (geen bewijs van mechanische schade) |
Eindsterkte: |
4,5 kg (geen bewijs van mechanische schade) |
Laadduur: |
Nominale stroombelasting 90 minuten AAN 30 minuten UIT 70°C 1000 uur (ΔR/R≤±5%) |
Vochtbestendige laadduur: |
Nominaal vermogen 90 minuten AAN 30 minuten UIT 40℃ 95%RH 1000 uur (ΔR/R≤±5%) |
Niet-ontvlambaar: |
16 keer nominaal wattage gedurende 5 minuten (niet gevlamd) |
Overbelasting op korte termijn: |
10 keer nominaal wattage gedurende 5 seconden (±2%) |
Diëlektrische weerstand: |
AC 1000V gedurende 1 minuut (geen bewijs van mechanische schade) |
Eindsterkte: |
4,5 kg (geen bewijs van mechanische schade) |
Laadduur: |
Nominale stroombelasting 90 minuten AAN 30 minuten UIT 70°C 1000 uur (ΔR/R≤±5%) |
Vochtbestendige laadduur: |
Nominaal vermogen 90 minuten AAN 30 minuten UIT 40℃ 95%RH 1000 uur (ΔR/R≤±5%) |
Niet-ontvlambaar: |
16 keer nominaal wattage gedurende 5 minuten (niet gevlamd) |
Overbelasting op korte termijn: |
10 keer nominaal wattage gedurende 5 seconden (±2%) |
Diëlektrische weerstand: |
AC 1000V gedurende 1 minuut (geen bewijs van mechanische schade) |
Eindsterkte: |
4,5 kg (geen bewijs van mechanische schade) |
Laadduur: |
Nominale stroombelasting 90 minuten AAN 30 minuten UIT 70°C 1000 uur (ΔR/R≤±5%) |
Vochtbestendige laadduur: |
Nominaal vermogen 90 minuten AAN 30 minuten UIT 40℃ 95%RH 1000 uur (ΔR/R≤±5%) |
Niet-ontvlambaar: |
16 keer nominaal wattage gedurende 5 minuten (niet gevlamd) |
Overbelasting op korte termijn: |
10 keer nominaal wattage gedurende 5 seconden (±2%) |
Diëlektrische weerstand: |
AC 1000V gedurende 1 minuut (geen bewijs van mechanische schade) |
Eindsterkte: |
4,5 kg (geen bewijs van mechanische schade) |
Laadduur: |
Nominale stroombelasting 90 minuten AAN 30 minuten UIT 70°C 1000 uur (ΔR/R≤±5%) |
Vochtbestendige laadduur: |
Nominaal vermogen 90 minuten AAN 30 minuten UIT 40℃ 95%RH 1000 uur (ΔR/R≤±5%) |
Niet-ontvlambaar: |
16 keer nominaal wattage gedurende 5 minuten (niet gevlamd) |
Short-Term Overload: |
10 times of rated wattage for 5 seconds ( ±2% ) |
Dielectric Withstanding Voltage: |
AC 1000V for 1 minutes (No evidence of mechanical damage) |
Terminal Strength: |
4.5kg ( No evidence of mechanical damage ) |
Load Life: |
Rated power load 90 minutes ON 30 minutes OFF 70°C 1000 hours ( ΔR/R≤±5% ) |
Moisture-proof Load Life: |
Rated power load 90 minutes ON 30minutes OFF 40℃ 95%RH 1000 hours ( ΔR/R≤±5% ) |
Nonflammability: |
16 times of rated wattage for 5 minutes ( not flamed ) |
Short-Term Overload: |
10 times of rated wattage for 5 seconds ( ±2% ) |
Dielectric Withstanding Voltage: |
AC 1000V for 1 minutes (No evidence of mechanical damage) |
Terminal Strength: |
4.5kg ( No evidence of mechanical damage ) |
Load Life: |
Rated power load 90 minutes ON 30 minutes OFF 70°C 1000 hours ( ΔR/R≤±5% ) |
Moisture-proof Load Life: |
Rated power load 90 minutes ON 30minutes OFF 40℃ 95%RH 1000 hours ( ΔR/R≤±5% ) |
Nonflammability: |
16 times of rated wattage for 5 minutes ( not flamed ) |
Overbelasting op korte termijn: |
10 keer nominaal wattage gedurende 5 seconden (±2%) |
Diëlektrische weerstand: |
AC 1000V gedurende 1 minuut (geen bewijs van mechanische schade) |
Eindsterkte: |
4,5 kg (geen bewijs van mechanische schade) |
Laadduur: |
Nominale stroombelasting 90 minuten AAN 30 minuten UIT 70°C 1000 uur (ΔR/R≤±5%) |
Vochtbestendige laadduur: |
Nominaal vermogen 90 minuten AAN 30 minuten UIT 40℃ 95%RH 1000 uur (ΔR/R≤±5%) |
Niet-ontvlambaar: |
16 keer nominaal wattage gedurende 5 minuten (niet gevlamd) |
Overbelasting op korte termijn: |
10 keer nominaal wattage gedurende 5 seconden (±2%) |
Diëlektrische weerstand: |
AC 1000V gedurende 1 minuut (geen bewijs van mechanische schade) |
Eindsterkte: |
4,5 kg (geen bewijs van mechanische schade) |
Laadduur: |
Nominale stroombelasting 90 minuten AAN 30 minuten UIT 70°C 1000 uur (ΔR/R≤±5%) |
Vochtbestendige laadduur: |
Nominaal vermogen 90 minuten AAN 30 minuten UIT 40℃ 95%RH 1000 uur (ΔR/R≤±5%) |
Niet-ontvlambaar: |
16 keer nominaal wattage gedurende 5 minuten (niet gevlamd) |
Overbelasting op korte termijn: |
10 keer nominaal wattage gedurende 5 seconden (±2%) |
Diëlektrische weerstand: |
AC 1000V gedurende 1 minuut (geen bewijs van mechanische schade) |
Eindsterkte: |
4,5 kg (geen bewijs van mechanische schade) |
Laadduur: |
Nominale stroombelasting 90 minuten AAN 30 minuten UIT 70°C 1000 uur (ΔR/R≤±5%) |
Vochtbestendige laadduur: |
Nominaal vermogen 90 minuten AAN 30 minuten UIT 40℃ 95%RH 1000 uur (ΔR/R≤±5%) |
Niet-ontvlambaar: |
16 keer nominaal wattage gedurende 5 minuten (niet gevlamd) |
Overbelasting op korte termijn: |
10 keer nominaal wattage gedurende 5 seconden (±2%) |
Diëlektrische weerstand: |
AC 1000V gedurende 1 minuut (geen bewijs van mechanische schade) |
Eindsterkte: |
4,5 kg (geen bewijs van mechanische schade) |
Laadduur: |
Nominale stroombelasting 90 minuten AAN 30 minuten UIT 70°C 1000 uur (ΔR/R≤±5%) |
Vochtbestendige laadduur: |
Nominaal vermogen 90 minuten AAN 30 minuten UIT 40℃ 95%RH 1000 uur (ΔR/R≤±5%) |
Niet-ontvlambaar: |
16 keer nominaal wattage gedurende 5 minuten (niet gevlamd) |
1. Vuurvaste constructie in een keramische behuizing voor superieure vocht- en isolatieweerstand
2. Faston-terminals met snelle aansluiting, speciaal ontworpen voor automobieltoepassingen
3. Uitstekende warmteafvoer met minimale lineaire temperatuurcoëfficiënt
4. Onmiddellijk overbelastingsvermogen met lage geluidscijfers en stabiele weerstandswaarden
5. AEC-Q200 gekwalificeerdvoor betrouwbaarheid op autoniveau

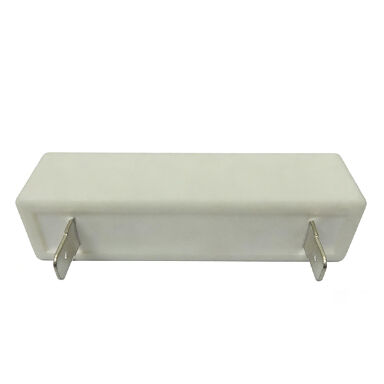

Duurzame cementweerstanden met Faston-connectoren hebben een krachtig keramisch behuizingsontwerp en bieden uitstekende vlamvertraging, vochtbestendigheid en isolatie. De vlamvertragende keramische inkapseling voorkomt effectief prestatieverlies in omgevingen met hoge luchtvochtigheid of hoge temperaturen.
Deze weerstanden zijn uitgerust met Faston-connectoren met snelle aansluiting en zijn ontworpen voor elektronische systemen in de auto-industrie, waardoor ze snelle en betrouwbare elektrische verbindingen bieden die geschikt zijn voor toepassingen met hoge stroomsterkte en hoge temperaturen. Deze serie weerstanden vertoont een uitstekende warmteafvoer en een stabiele lineaire temperatuurcoëfficiënt, waardoor stabiele weerstandsveranderingen bij langdurig gebruik behouden blijven en wordt voldaan aan de AEC-Q200 betrouwbaarheidsnormen voor auto's.
| Item | Parameterbeschrijving |
|---|---|
| Productnaam | Duurzame cementweerstand met Faston-terminals |
| Nominaal vermogen | 30W |
| Weerstandsbereik | 1Ω ~ 2,5KΩ |
| Weerstandstolerantie | ±1% , ±5% |
| Weerstandstemp. Coeff. | ±300 ppm/°C |
| Bedrijfsspanning | 50V ~ 1000V |
| Bedrijfstemperatuurbereik | -55°C ~ +155°C |
| Structuur | Keramische vlamvertragende behuizing, Faston-klemaansluiting |
| Vlamvertragende beoordeling | UL94V-0 Vlamvertragende standaard |
| Certificering | AEC-Q200 betrouwbaarheidscertificering voor auto-elektronica |
Uitstekende warmteafvoer
De geoptimaliseerde keramische structuur zorgt voor een uitstekende thermische geleidbaarheid, waardoor een stabiele temperatuur behouden blijft tijdens gebruik met hoog vermogen.
Lage temperatuurcoëfficiënt en laag geluidsniveau
Lage lineaire temperatuurafwijking en weinig ruis zorgen voor circuitnauwkeurigheid en stabiliteit.
Snelle terminals
Speciaal ontworpen voor kabelboomsystemen in auto's, waardoor een snelle montage mogelijk wordt en de efficiëntie wordt verbeterd.
Duurzaam en veilig
Door gebruik te maken van explosieveilige en vlamvertragende materialen blijft het veilig onder overbelastingsomstandigheden en voldoet het aan de UL- en AEC-Q200-normen.
Duurzame cementweerstand met Faston-terminalswordt veel gebruikt bij:
