تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TYOHM
إصدار الشهادات: AEC-Q200
رقم الموديل: سق
وثيقة: SQH(T)30W40W-200707-v5.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 0.5k
الأسعار: Please contact us for details
تفاصيل التغليف: تي/ب
وقت التسليم: 7-10 أيام عمل
شروط الدفع: تي/تي
القدرة على العرض: اعتمادًا على الظروف المحددة، يستغرق الأمر عمومًا من 5 إلى 7 أيام عمل لإكماله
Short-Term Overload: |
10 times of rated wattage for 5 seconds ( ±2% ) |
Dielectric Withstanding Voltage: |
AC 1000V for 1 minutes (No evidence of mechanical damage) |
Terminal Strength: |
4.5kg ( No evidence of mechanical damage ) |
Load Life: |
Rated power load 90 minutes ON 30 minutes OFF 70°C 1000 hours ( ΔR/R≤±5% ) |
Moisture-proof Load Life: |
Rated power load 90 minutes ON 30minutes OFF 40℃ 95%RH 1000 hours ( ΔR/R≤±5% ) |
Nonflammability: |
16 times of rated wattage for 5 minutes ( not flamed ) |
الزائد على المدى القصير: |
10 مرات من القوة الكهربائية المقدرة لمدة 5 ثوانٍ (±2%) |
عازلة مع الجهد: |
تيار متردد 1000 فولت لمدة دقيقة واحدة (لا يوجد دليل على حدوث ضرر ميكانيكي) |
القوة النهائية: |
4.5 كجم (لا يوجد دليل على وجود ضرر ميكانيكي) |
تحميل الحياة: |
حمل الطاقة المقدر 90 دقيقة تشغيل 30 دقيقة إيقاف 70 درجة مئوية 1000 ساعة (ΔR/R ± ± 5٪) |
عمر تحميل مقاوم للرطوبة: |
حمل الطاقة المقدر 90 دقيقة تشغيل 30 دقيقة إيقاف 40 درجة مئوية 95% رطوبة نسبية 1000 ساعة (ΔR/R ± ± 5% |
عدم القابلية: |
16 مرة من القوة الكهربائية المقدرة لمدة 5 دقائق (غير ملتهبة) |
الزائد على المدى القصير: |
10 مرات من القوة الكهربائية المقدرة لمدة 5 ثوانٍ (±2%) |
عازلة تحمل الجهد: |
تيار متردد 1000 فولت لمدة دقيقة واحدة (لا يوجد دليل على حدوث ضرر ميكانيكي) |
القوة النهائية: |
4.5 كجم (لا يوجد دليل على وجود ضرر ميكانيكي) |
تحميل الحياة: |
حمل الطاقة المقدر 90 دقيقة تشغيل 30 دقيقة إيقاف 70 درجة مئوية 1000 ساعة (ΔR/R ± ± 5٪) |
عمر تحميل مقاوم للرطوبة: |
حمل الطاقة المقدر 90 دقيقة تشغيل 30 دقيقة إيقاف 40 درجة مئوية 95% رطوبة نسبية 1000 ساعة (ΔR/R ± ± 5% |
عدم القابلية: |
16 مرة من القوة الكهربائية المقدرة لمدة 5 دقائق (غير ملتهبة) |
Short-Term Overload: |
10 times of rated wattage for 5 seconds ( ±2% ) |
Dielectric Withstanding Voltage: |
AC 1000V for 1 minutes (No evidence of mechanical damage) |
Terminal Strength: |
4.5kg ( No evidence of mechanical damage ) |
Load Life: |
Rated power load 90 minutes ON 30 minutes OFF 70°C 1000 hours ( ΔR/R≤±5% ) |
Moisture-proof Load Life: |
Rated power load 90 minutes ON 30minutes OFF 40℃ 95%RH 1000 hours ( ΔR/R≤±5% ) |
Nonflammability: |
16 times of rated wattage for 5 minutes ( not flamed ) |
الزائد على المدى القصير: |
10 مرات من القوة الكهربائية المقدرة لمدة 5 ثوانٍ (±2%) |
عازلة مع الجهد: |
تيار متردد 1000 فولت لمدة دقيقة واحدة (لا يوجد دليل على حدوث ضرر ميكانيكي) |
القوة النهائية: |
4.5 كجم (لا يوجد دليل على وجود ضرر ميكانيكي) |
تحميل الحياة: |
حمل الطاقة المقدر 90 دقيقة تشغيل 30 دقيقة إيقاف 70 درجة مئوية 1000 ساعة (ΔR/R ± ± 5٪) |
عمر تحميل مقاوم للرطوبة: |
حمل الطاقة المقدر 90 دقيقة تشغيل 30 دقيقة إيقاف 40 درجة مئوية 95% رطوبة نسبية 1000 ساعة (ΔR/R ± ± 5% |
عدم القابلية: |
16 مرة من القوة الكهربائية المقدرة لمدة 5 دقائق (غير ملتهبة) |
الزائد على المدى القصير: |
10 مرات من القوة الكهربائية المقدرة لمدة 5 ثوانٍ (±2%) |
عازلة تحمل الجهد: |
تيار متردد 1000 فولت لمدة دقيقة واحدة (لا يوجد دليل على حدوث ضرر ميكانيكي) |
القوة النهائية: |
4.5 كجم (لا يوجد دليل على وجود ضرر ميكانيكي) |
تحميل الحياة: |
حمل الطاقة المقدر 90 دقيقة تشغيل 30 دقيقة إيقاف 70 درجة مئوية 1000 ساعة (ΔR/R ± ± 5٪) |
عمر تحميل مقاوم للرطوبة: |
حمل الطاقة المقدر 90 دقيقة تشغيل 30 دقيقة إيقاف 40 درجة مئوية 95% رطوبة نسبية 1000 ساعة (ΔR/R ± ± 5% |
عدم القابلية: |
16 مرة من القوة الكهربائية المقدرة لمدة 5 دقائق (غير ملتهبة) |
1. هيكل مقاوم للاشتعال في علبة من السيراميك للحصول على مقاومة فائقة للرطوبة والعزل
2. محطات توصيل Faston سريعة مصممة خصيصًا لتطبيقات السيارات
3. تبديد حرارة ممتاز مع الحد الأدنى من معامل درجة الحرارة الخطية
4. القدرة على التحميل الزائد الفوري مع أرقام ضوضاء منخفضة وقيم مقاومة مستقرة
5. AEC-Q200 مؤهلللحصول على موثوقية على مستوى السيارات

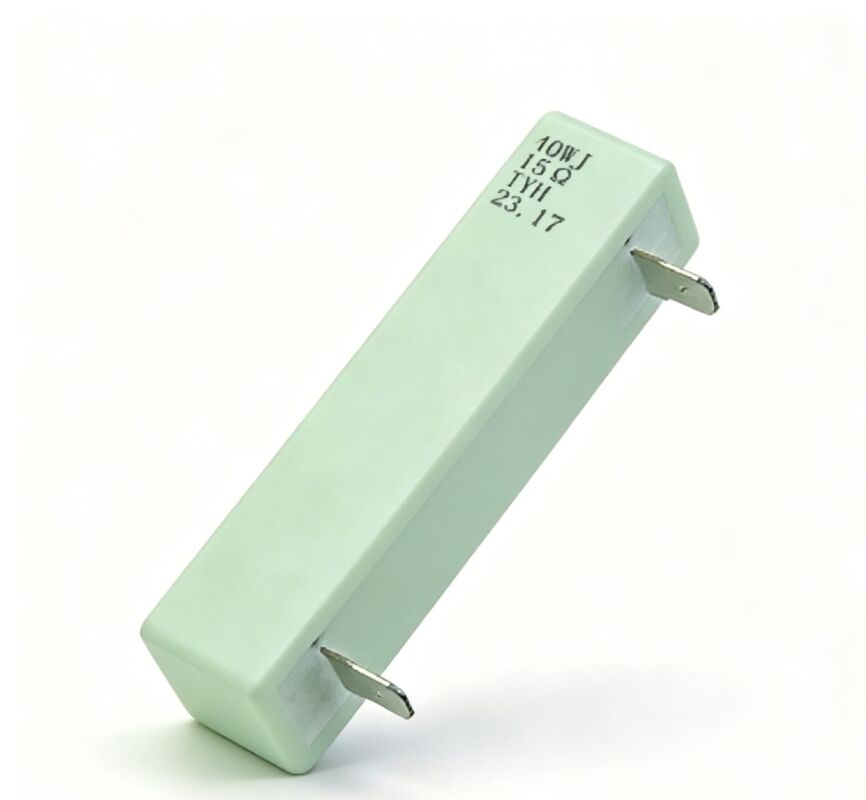

تتميز المقاومات الأسمنتية المتينة المزودة بأطراف توصيل Faston بتصميم مبيت من السيراميك عالي الطاقة، مما يوفر مقاومة ممتازة للهب، ومقاومة للرطوبة، وعزلًا. يستخدم الغلاف غلافًا سيراميكيًا مقاومًا للحريق لمنع تدهور الأداء بشكل فعال في البيئات ذات الرطوبة العالية أو درجات الحرارة العالية.
تم تصميم هذه المقاومات، المجهزة بمحطات Faston سريعة التوصيل، لأنظمة إلكترونيات السيارات، مما يوفر توصيلات كهربائية سريعة وموثوقة مناسبة لتطبيقات التيار العالي ودرجات الحرارة العالية. تعرض هذه السلسلة من المقاومات تبديدًا ممتازًا للحرارة ومعامل درجة حرارة خطية ثابتًا، مما يحافظ على مقاومة مستقرة على مدار التشغيل طويل الأمد وتلبية معايير الموثوقية AEC-Q200 للسيارات.
| غرض | وصف المعلمة |
|---|---|
| اسم المنتج | مقاومة أسمنتية متينة مع أطراف Faston |
| القوة المقدرة | 40 واط |
| نطاق المقاومة | 1Ω ～ 3KΩ |
| التسامح المقاومة | ±1%، ±5% |
| درجة حرارة المقاومة معامل. | ± 300 جزء في المليون/درجة مئوية |
| جهد التشغيل | 50 فولت ～ 1000 فولت |
| نطاق درجة حرارة التشغيل | -55 درجة مئوية ～ +155 درجة مئوية |
| بناء | غلاف سيراميكي مقاوم للهب، وصلة طرفية Faston |
| تصنيف مثبطات اللهب | معيار مثبطات اللهب UL94V-0 |
| شهادة | شهادة موثوقية إلكترونيات السيارات AEC-Q200 |
تبديد الحرارة ممتاز
يوفر الهيكل الخزفي الأمثل توصيلًا حراريًا ممتازًا، ويحافظ على درجة حرارة ثابتة أثناء التشغيل عالي الطاقة.
معامل درجة حرارة منخفضة وضجيج منخفض
يضمن الانجراف الخطي المنخفض لدرجة الحرارة والضوضاء المنخفضة دقة الدائرة واستقرارها.
محطات سريعة
مصممة خصيصًا لأنظمة تسخير أسلاك السيارات، مما يسهل التجميع السريع وتحسين الكفاءة.
متين وآمن
باستخدام مواد مقاومة للانفجار ومثبطات اللهب، يظل آمنًا في ظل ظروف التحميل الزائد، ويتوافق مع معايير UL وAEC-Q200.
مقاومة أسمنتية متينة مع أطراف Fastonيستخدم على نطاق واسع في:
