تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TYOHM
إصدار الشهادات: AEC-Q200
رقم الموديل: SMW
وثيقة: SMW Power Wire Wound Chip R...v1.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 1K
الأسعار: Please contact us for details
تفاصيل التغليف: تي/ب
وقت التسليم: 7-10 أيام عمل
شروط الدفع: تي/تي
القدرة على العرض: اعتمادًا على الظروف المحددة، يستغرق الأمر عمومًا من 5 إلى 7 أيام عمل لإكماله
تحميل تصنيف الطاقة: |
الفولطية المقدرة لمدة 30 دقيقة (درجة حرارة السطح 275 درجة مئوية كحد أقصى) |
الزائد على المدى القصير: |
5 مرات من القوة الكهربائية المقدرة لمدة 5 ثوانٍ (±2%) |
عازلة تحمل الجهد: |
تيار متردد 500 فولت لمدة دقيقة واحدة (لا يوجد دليل على حدوث تلف ميكانيكي أو انهيار العزل) |
مقاومة العزل: |
10000 ميجا أوم (تيار مستمر 500 فولت ميجا) |
درجة حرارة. دورة: |
-55 درجة مئوية (30 دقيقة) → درجة حرارة الغرفة (3 دقائق) → +200 درجة مئوية (30 دقيقة) → درجة حرارة ال |
تحميل الحياة: |
حمل الطاقة المقدر 90 دقيقة تشغيل 30 دقيقة إيقاف 70 درجة مئوية 1000 ساعة (ΔR/R ± ± 2٪) |
تحميل تصنيف الطاقة: |
الفولطية المقدرة لمدة 30 دقيقة (درجة حرارة السطح 275 درجة مئوية كحد أقصى) |
الزائد على المدى القصير: |
5 مرات من القوة الكهربائية المقدرة لمدة 5 ثوانٍ (±2%) |
عازلة تحمل الجهد: |
تيار متردد 500 فولت لمدة دقيقة واحدة (لا يوجد دليل على حدوث تلف ميكانيكي أو انهيار العزل) |
مقاومة العزل: |
10000 ميجا أوم (تيار مستمر 500 فولت ميجا) |
درجة حرارة. دورة: |
-55 درجة مئوية (30 دقيقة) → درجة حرارة الغرفة (3 دقائق) → +200 درجة مئوية (30 دقيقة) → درجة حرارة ال |
تحميل الحياة: |
حمل الطاقة المقدر 90 دقيقة تشغيل 30 دقيقة إيقاف 70 درجة مئوية 1000 ساعة (ΔR/R ± ± 2٪) |
1. حزمة مصبوبة مقاومة للاشتعال UL94V0، مقاومة للحرارة والرطوبة والعزل.
2. تصميم خاص للتركيب السطحي التلقائي.
3. قوة ميكانيكية ممتازة واستقرار كهربائي.
4. تقليل تكاليف التجميع.
5. AEC-Q200 مؤهل.

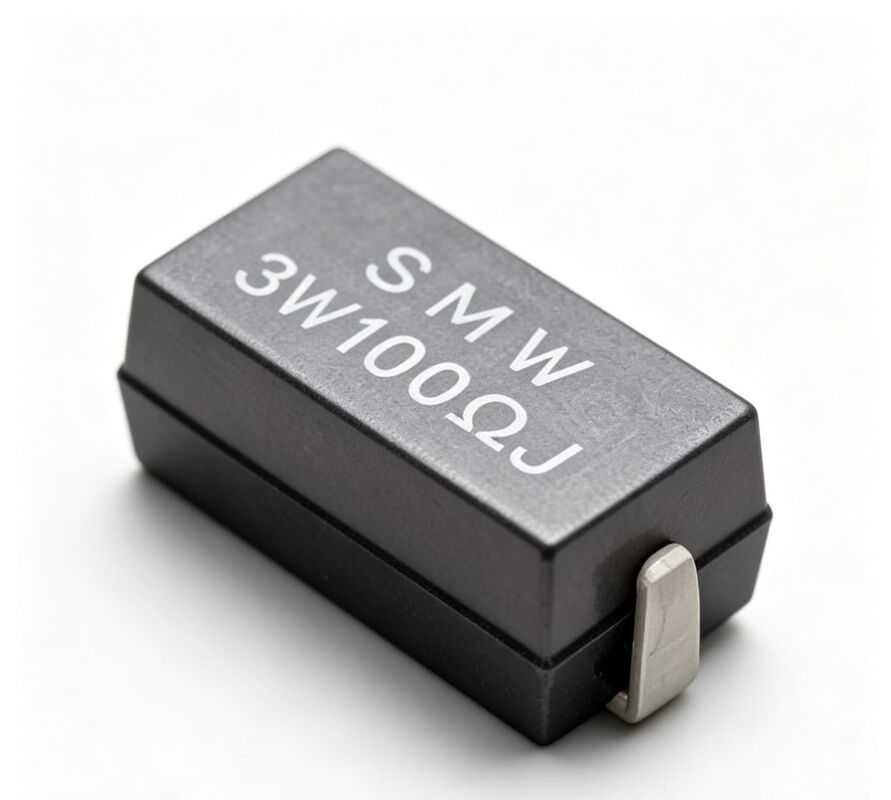

المقاومات المثبتة على السطح ملفوفة بأسلاك الطاقة هي مقاومات عالية الطاقة معبأة في هيكل مثبت على السطح باستخدام عملية ملفوفة بالأسلاك، وهي مناسبة لتطبيقات الأحمال عالية الطاقة.
هذه المنتجات تمتلك قوة ميكانيكية ممتازة واستقرار كهربائي، مما يتيح التشغيل المستقر على المدى الطويل في درجات الحرارة العالية، الرطوبة العالية، والبيئات القاسية.
مغلفة بمادة مقاومة للهب UL94V0، فهي توفر مقاومة جيدة للحرارة وخصائص عزل، مما يقلل بشكل فعال من الأعطال الكهربائية الناجمة عن العوامل البيئية.
تم تصميم هيكلها خصيصًا للوضع الآلي، وتحسين كفاءة الإنتاج وتقليل تكاليف التجميع، مما يجعلها مستخدمة على نطاق واسع في أنظمة الدوائر عالية الطاقة.
| غرض | وصف المعلمة |
|---|---|
| اسم المنتج | مقاومة شريحة سلك الطاقة |
| نطاق الطاقة | 3WL |
| نطاق المقاومة | 0.1Ω ～ 500Ω |
| التسامح المقاومة | ±5% |
| معامل درجة الحرارة | ± 200 جزء في المليون/درجة مئوية |
| نوع الحزمة | حزمة شريحة SMD |
| تصنيف مثبطات اللهب | شهادة UL94V0 |
| مواد | سلك معدني ملفوف، ركيزة من السيراميك |
قدرة عالية الطاقة
باستخدام تقنية لف الأسلاك، يمكنه تحمل أحمال الطاقة العالية ومناسب للدوائر عالية الطاقة والمعدات الكهربائية.
مقاومة بيئية ممتازة
مغلفة بمادة مقاومة للهب UL94V0، فهي تمتلك خصائص ممتازة مثل مقاومة الحرارة، مقاومة الرطوبة، ومقاومة التآكل، مما يمكنها من التكيف مع البيئات القاسية المختلفة.
قوة ميكانيكية ممتازة
يعمل تصميم ملفوف السلك على تحسين مقاومة الاهتزاز والصدمات للمقاوم، مما يضمن الاستقرار.
تجميع فعال من حيث التكلفة
تم تصميم هذا المقاوم خصيصًا للتجميع الآلي على السطح، مما يبسط عملية الإنتاج ويقلل تكاليف التجميع اليدوي.
مقاومات شرائح أسلاك الطاقةتستخدم على نطاق واسع في:
