تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TYOHM
إصدار الشهادات: AEC-Q200
رقم الموديل: SMW
وثيقة: SMW Power Wire Wound Chip R...v1.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 1K
الأسعار: Please contact us for details
تفاصيل التغليف: تي/ب
وقت التسليم: 7-10 أيام عمل
شروط الدفع: تي/تي
القدرة على العرض: اعتمادًا على الظروف المحددة، يستغرق الأمر عمومًا من 5 إلى 7 أيام عمل لإكماله
تحميل تصنيف الطاقة: |
الفولطية المقدرة لمدة 30 دقيقة (درجة حرارة السطح 275 درجة مئوية كحد أقصى) |
الزائد على المدى القصير: |
5 مرات من القوة الكهربائية المقدرة لمدة 5 ثوانٍ (±2%) |
عازلة مع الجهد: |
تيار متردد 500 فولت لمدة دقيقة واحدة (لا يوجد دليل على حدوث تلف ميكانيكي أو انهيار العزل) |
مقاومة العزل: |
10000 ميجا أوم (تيار مستمر 500 فولت ميجا) |
درجة حرارة. دورة: |
-55 درجة مئوية (30 دقيقة) → درجة حرارة الغرفة (3 دقائق) → +200 درجة مئوية (30 دقيقة) → درجة حرارة ال |
تحميل الحياة: |
حمل الطاقة المقدر 90 دقيقة تشغيل 30 دقيقة إيقاف 70 درجة مئوية 1000 ساعة (ΔR/R ± ± 2٪) |
تحميل تصنيف الطاقة: |
الفولطية المقدرة لمدة 30 دقيقة (درجة حرارة السطح 275 درجة مئوية كحد أقصى) |
الزائد على المدى القصير: |
5 مرات من القوة الكهربائية المقدرة لمدة 5 ثوانٍ (±2%) |
عازلة مع الجهد: |
تيار متردد 500 فولت لمدة دقيقة واحدة (لا يوجد دليل على حدوث تلف ميكانيكي أو انهيار العزل) |
مقاومة العزل: |
10000 ميجا أوم (تيار مستمر 500 فولت ميجا) |
درجة حرارة. دورة: |
-55 درجة مئوية (30 دقيقة) → درجة حرارة الغرفة (3 دقائق) → +200 درجة مئوية (30 دقيقة) → درجة حرارة ال |
تحميل الحياة: |
حمل الطاقة المقدر 90 دقيقة تشغيل 30 دقيقة إيقاف 70 درجة مئوية 1000 ساعة (ΔR/R ± ± 2٪) |
1. حزمة مصبوبة مقاومة للاشتعال UL94V0، مقاومة للحرارة والرطوبة والعزل.
2. تصميم خاص للتركيب السطحي التلقائي.
3. قوة ميكانيكية ممتازة واستقرار كهربائي.
4. تقليل تكاليف التجميع.
5. AEC-Q200 مؤهل.

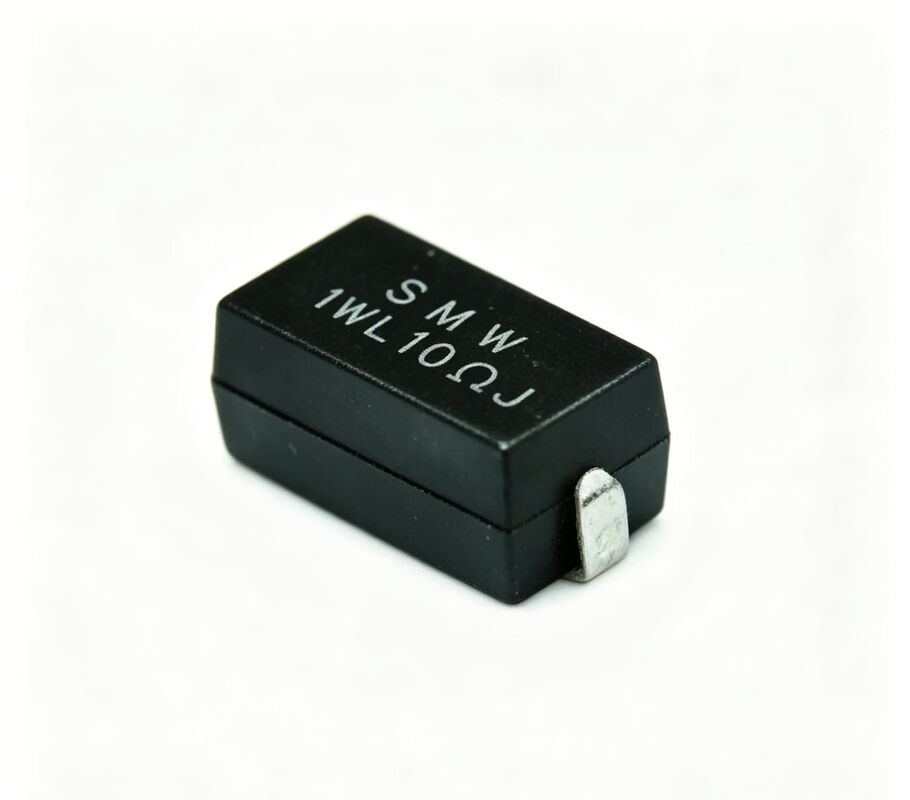

مقاومات شرائح أسلاك الطاقةهي عناصر مقاومة مناسبة لتطبيقات الأحمال عالية الطاقة، حيث تستخدم أعملية جرح الأسلاكوتعبئتها في أهيكل الشريحة.
تمتلك هذه المقاوماتقوة ميكانيكية ممتازة والاستقرار الكهربائي، والحفاظ على أداء مستقر طويل الأمد في البيئات ذات درجات الحرارة العالية والرطوبة العالية والقاسية.
مغلفة بمادة مقاومة للهب UL94V0، فهم لا يمتلكون فقطمقاومة ممتازة للحرارة والعزل، ولكن أيضًا تمنع بشكل فعال الأعطال الكهربائية الناجمة عن العوامل البيئية.
مصممة خصيصا لتركيب السطح الآليفهي تعمل على تحسين كفاءة الإنتاج بشكل كبير وتقليل تكاليف التجميع، وتستخدم على نطاق واسع في أنظمة الدوائر التي تتطلب معالجة عالية الطاقة.
| غرض | وصف المعلمة |
|---|---|
| اسم المنتج | مقاومة شريحة سلك الطاقة |
| نطاق الطاقة | 1WL |
| نطاق المقاومة | 0.1Ω ~ 200Ω |
| التسامح المقاومة | ±1%، ±5% |
| معامل درجة الحرارة | ± 200 جزء في المليون/درجة مئوية |
| نوع الحزمة | حزمة شريحة SMD |
| تصنيف مثبطات اللهب | شهادة UL94V0 |
| مواد | سلك معدني ملفوف، ركيزة من السيراميك |
قدرة عالية الطاقة
باستخدام تقنية لف الأسلاك، يمكنه تحمل أحمال الطاقة العالية ومناسب للدوائر عالية الطاقة والمعدات الكهربائية.
مقاومة بيئية ممتازة
مغلفة بمادة مقاومة للهب UL94V0، فهي تمتلك خصائص ممتازة مثل مقاومة الحرارة، مقاومة الرطوبة، ومقاومة التآكل، مما يمكنها من التكيف مع البيئات القاسية المختلفة.
قوة ميكانيكية ممتازة
يعمل تصميم ملفوف السلك على تحسين مقاومة الاهتزاز والصدمات للمقاوم، مما يضمن الاستقرار.
تجميع فعال من حيث التكلفة
تم تصميم هذا المقاوم خصيصًا للتجميع الآلي على السطح، مما يبسط عملية الإنتاج ويقلل تكاليف التجميع اليدوي.
مقاومات شرائح أسلاك الطاقةتستخدم على نطاق واسع في:
